洗沙场、制砂厂、碎石场、砂石厂以及洗矿厂在水洗作业中会产生大量的泥浆废水让业主叫苦不迭,地方环保部门日趋重视工矿类企业污水零排放，针对这一系列问题，山东崇悦环保专门研发了一系列的洗沙污水处理设备（带式污泥浓缩机）（污泥混凝搅拌罐）。设备在吸收了先进的泥水分离技术，通过本公司的消化、自行研发、创新生产后已经市场实践使用，取得了很好的效果。设备结构合理，技术先进，制作精细，对泥浆分离适用性大，分离效果好。本设备专门适用于制沙场洗沙污水处理，建筑打桩泥浆，砂场泥浆脱水，钻井泥浆处理，隧道山洞泥浆，洗矿废水处理等各种泥浆和水的分离。

二、结构介绍：

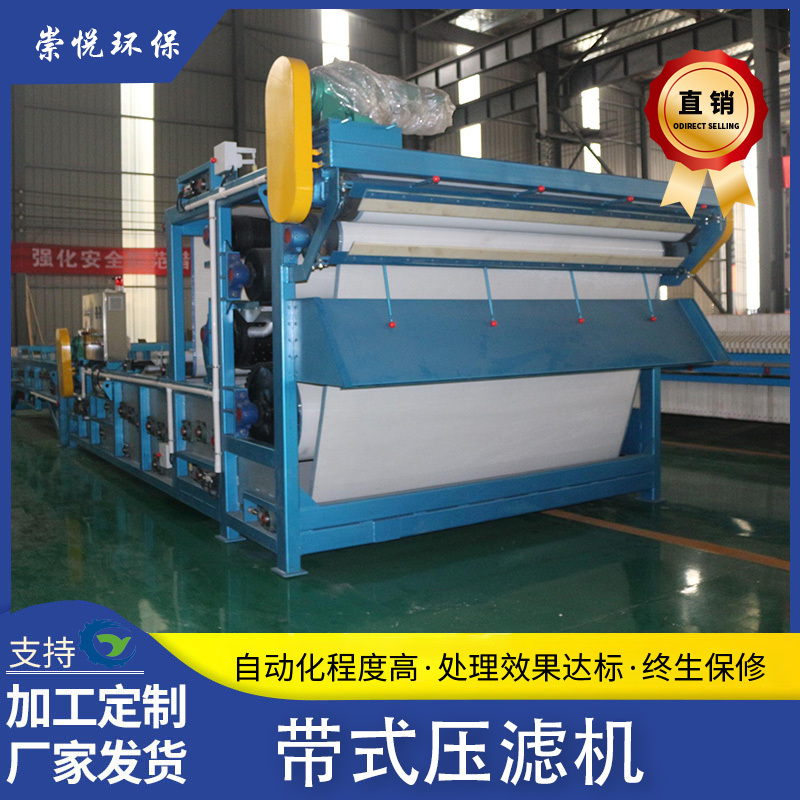

　　联运洗沙污水处理设备主要由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成。

三、各主要部件的结构及工作状态简要介绍：

　　1机架：机架主要用来支撑及固定压榨辊系及其它各部件。

　　2压榨辊系：是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。

　　3重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

　　4楔形区脱水装置：有上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

　　5滤带：是带式压滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

　　6滤带调整装置：由执行部件:气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、棍筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压滤机的连续性和稳定性。

　　7滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水的作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。

　　8滤带张紧装置：由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

　　9卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。

　　10传动装置：由电机、减速机、齿轮传动机构等组成。它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。

　　11气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。

四、联运洗沙污水处理设备特点：

　　a、结构紧凑，处理能力大，在相同的处理能力下机器的体积小、重量轻，使用方便；

　　b、电耗低，处理量大、分离性能好、脱水效率高，泥饼固含率高、适用范围广，运行成本低；；

　　c、自动化程度高，连续运行生产，操作、使用简单，安装和维护方便等优点。

五、实施效果

　　（1）完全满足沙场开采正常的掘进能力，提高了生产效率。

　　（2）由于经过处理后泥浆的含水率25%-40%，排放量大大减少，运输方便，避免因泥浆排放问题造成环境污染，利于环保。
